常溫過濾式除氧器

　　
　　工作原理
　　常溫過濾式海綿鐵除氧器采用具有大比表面積的海綿鐵除氧劑為濾料，該除氧劑是海綿狀多孔隙的鐵粒，內部結構是規則多孔的網狀，比表面積大于80m2/g，為水中溶解氧提供了大的反應空間，當含有溶解氧的水通過海綿鐵時，水中氧氣與鐵發生徹底的氧化反應，從而保證出水溶解氧含量低于0.05mg/L以下。
　　海綿鐵除氧器分自動型和手動型。
　　技術參數

處理水量：4～100t/h	反洗間隔：24h
除氧流速：20～30m/h	工作壓力：0.15～0.5MPa
試驗壓力：0.75Mpa	反洗強度：16～21L/(m2˙S)
工作溫度：5～50°C	溶解氧含量：6mg/L
殘氧含量：<0.05mg/L	控制方式：手動或自動

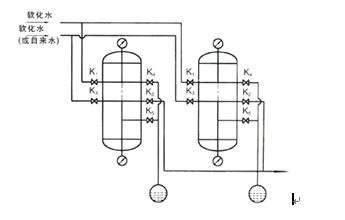

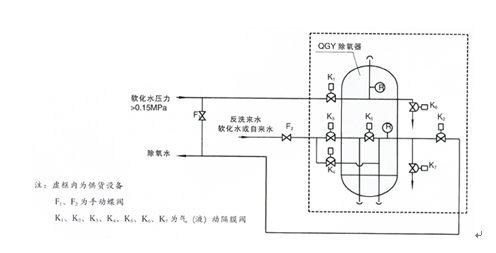

　　工藝系統
　　技術參數表

名稱		QGY-4	QGY -6	QGY -10	QGY -15	QGY -20	QGY -25	QGY -30	QGY -40	QGY -50	QGY -100
產水量		4	6	10	15	20	25	30	40	50	100
（m3/h）
設備	直徑	400	500	700	800	900	1000	1100	1300	1500	2000
外形
尺寸	罐體	2600	2600	2800	2800	2900	3100	3100	3100	3100	3100
(mm)	高度
	占地	500	600	1000	1100	1300	1400	1500	1700	2000	2500
	邊長
接管	進出口	25	32	40	50	50	65	65	100	100	150
管徑
(DN)	反洗水	25	32	40	50	50	65	65	80	100	150
填料層		1200	1200	1200	1200	1200	200	200	1200	1200	1200
填料重量		270	420	820	1000	1300	1600	2000	2800	3750	6700
設備荷重		660	910	1320	1800	2300	3100	3800	4600	5400	15000
工作壓力		0.15～0.5 MPa
控制方式		自動型為時間或壓差控制，自動反洗，手動型為壓差控制，手動反洗
工作溫度		5～50℃(＞50℃時可為用戶特殊設計)

　　注意事項
　　1：用戶在設備選型時應根據實際用水量的峰值來確定，一般選取實際用水量峰值的1.2～1.3倍作為設備處理能力；
　　2：連續運行流量不宜超過設計流量10％。

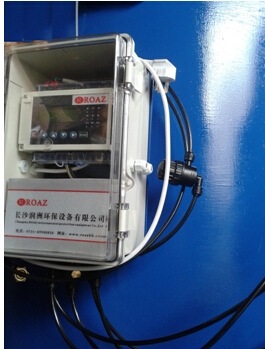

自動式

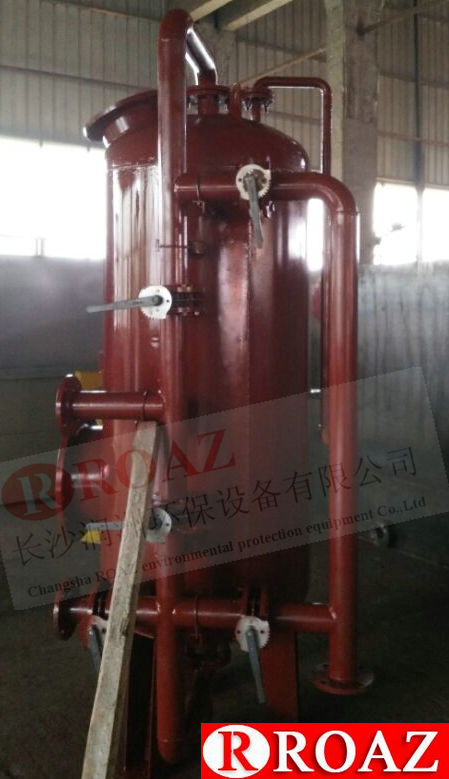

手動式生產現場
